Giá sản phẩm ưu đãi hơn khi mua số lượng lớn (Vui lòng thêm vào giỏ hàng để nhận báo giá hoặc qua email: diencongnghiephaibinh@gmail.com hoặc Hotline: 0963.312.169 - 0251.629.47.47)
| Thương hiệu: Cadivi | Loại sản phẩm: Cáp điện, cáp tín hiệu |

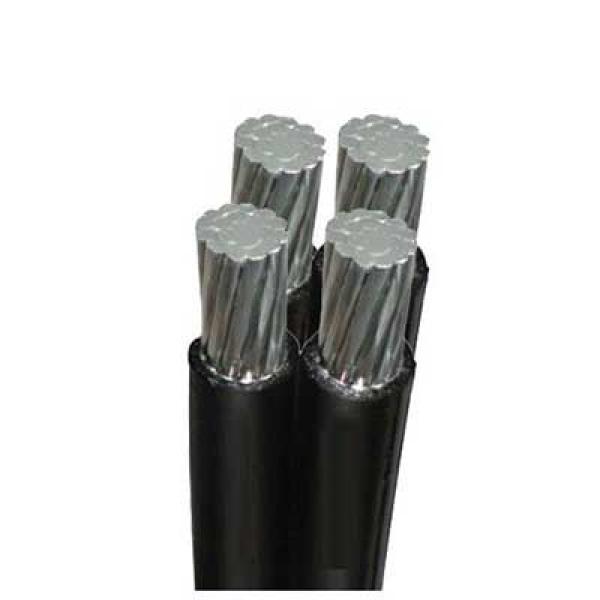

* Thông số kĩ thuật Cáp vặn xoắn hạ thế Cadivi LV-ABC-0,6/1 KV:
- Cấp điện áp U0/U: 0,6/1 kV.
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80oC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
- Kiểu: toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
- Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2 %) kháng tia -UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40 MPa.
- Dạng ruột dẫn: sợi nhôm xoắn đồng tâm và ép chặt.
- Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140 MPa.
- Lực căng làm việc tối đa bằng 28 % lực kéo đứt nhỏ nhất của bó cáp (28 % MBL).
- Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18 % MBL).
| Ruột dẫn - Conductor | Tải kéo đứt nhỏ nhất của ruột dẫn | Chiều dày trung bình nhỏ nhất của cách điện | Chiều dày nhỏ nhất của cách điện tại điểm bất kỳ | Chiều dày lớn nhất của cách điện tại điểm bất kỳ | Đường kính lõi tối đa (không kể gân nổi) | Tải nhỏ nhất đối với độ bám dính của cách điện | |||
| Tiết diện | Số lượng sợi trong ruột dẫn | Đường kính ruột dẫn | Điện trở DC tối đa ở 20oC | ||||||
| Nominal | Number of wires in conductor | Approx. conductor | Max. DC resistance at 20oC | Min. breaking load of conductor | Min. averange thickness of insulation excluding ribs | Min. thickness of insulation at any point | Max. thickness of insulation at any point | Maximum diameter of core (excluding ribs) | Min. load for ahension of insulation |
| mm2 | No | mm | Ω/km | kN | mm | mm | mm | mm | kg |
| 16 | 7 | 4,75 | 1,91 | 2,2 | 1,3 | 1,07 | 1,9 | 7,9 | - |
| 25 | 7 | 6,0 | 1,20 | 3,5 | 1,3 | 1,07 | 1,9 | 9,2 | - |
| 35 | 7 | 7,1 | 0,868 | 4,9 | 1,3 | 1,07 | 1,9 | 10,3 | - |
| 50 | 7 | 8,3 | 0,641 | 7,0 | 1,5 | 1,25 | 2,1 | 11,9 | 100 |
| 70 | 19 | 9,9 | 0,443 | 9,8 | 1,5 | 1,25 | 2,1 | 13,6 | 140 |
| 95 | 19 | 11,7 | 0,320 | 13,3 | 1,7 | 1,43 | 2,3 | 15,9 | 190 |
| 120 | 19 | 13,1 | 0,253 | 16,8 | 1,7 | 1,43 | 2,3 | 17,5 | 240 |
| 150 | 19 | 14,7 | 0,206 | 21,0 | 1,7 | 1,43 | 2,3 | 18,9 | 300 |
